製品ガイド【セイフロック SLBM】
セイフロック シャフトブレーキ セイフロック SLBM
安全設計の標準ユニット。
空気圧を利用することで、φ12〜φ32の駆動シャフトを瞬時に停止、強力に保持することのできる新型ユニット。
ブレーキ機構、落下防止等、停電、事故、各種トラブル等の緊急時の安心・安全機構に活躍します。
CADデータダウンロード PDFデータ(PDFファイル)をダウンロードできます。(1.3MB)
カタログPDFダウンロード CADデータ(DXFファイル)をダウンロードできます。(144K/ZIP)
特長
セイフロック 特長
強力・確実なシャフト保持力
ブレーキ時の停止制度±0.5mm(速度一定時 500mm/sec)
給油不要・メンテナンス簡単
装置類の安全設計が容易
対応シャフト径:φ12〜φ32(標準)
動作原理
おもな用途
1
ガイドシャフトにブレーキを搭載
2
リニアモータ等の搬送装置の位置決め
3
バランサーの落下防止、緊急停止、クランプ機能
4
その他各種装置の安全機能、寸動機能他

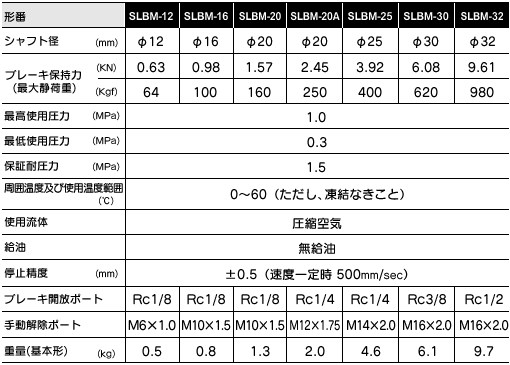

おもな仕様
仕様

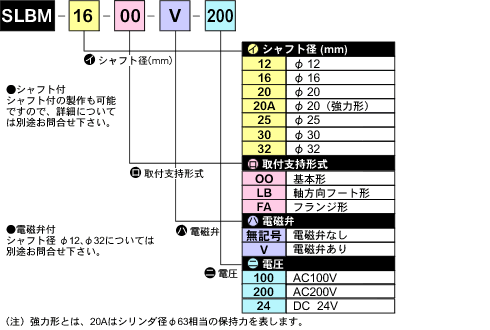

形番選定方法
形番選定方法

 使用上の注意

●シャフト径公差は各サイズf8(JIS B 0401)を使用してください。
●シャフト表面は硬質クロームメッキ(10μから15μ)を施してください。
●シャフトサイズφ10、φ14、φ35〜φ45についてはSLBシリーズにて標準対応します。
●超大型サイズφ50〜φ110については、特注で対応します。
