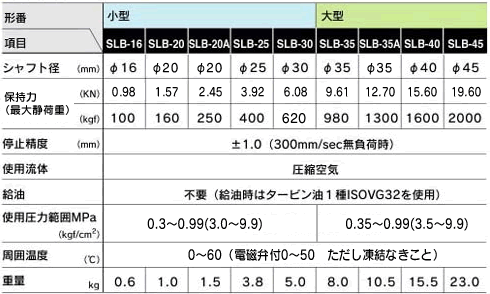

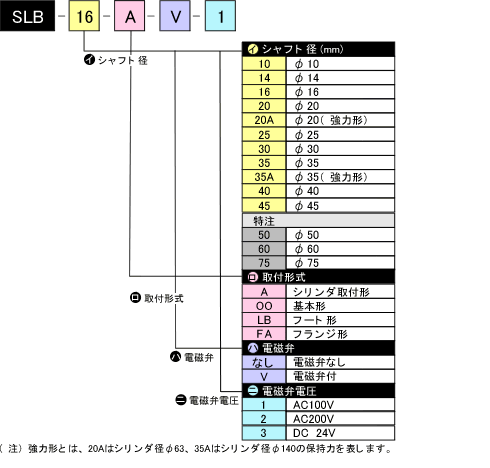

空気圧を利用することで､φ10〜φ110の駆動シャフトを瞬時に停止、強力に保持することのできる新型ユニット。 ブレーキ機構､落下防止等、停電、事故、各種トラブル等の緊急時の安心・安全機構に活躍します｡ CADデータ（DXFファイル）をダウンロードできます。（204K/ZIP） 強力・確実なシャフト保持力 各社シリンダに取付可能 ブレーキ時の停止制度±1.0mm 給油不要・メンテナンス簡単 装置類の安全設計が容易 対応シャフト径：φ10〜φ45(標準)､φ50〜φ110(特注) 1 ガイドシャフトにブレーキを搭載 2 リニアモータ等の搬送装置の位置決め 3 バランサーの落下防止、緊急停止、クランプ機能 4 その他各種装置の安全機能、寸動機能他 　 　使用上の注意 ●シャフト径公差は各サイズf8(JIS B 0401)を使用してください。 ●シャフト表面は硬質クロームメッキ（10μから15μ）を施してください。 ●超大型サイズφ50〜φ110については、特注で対応します。 　（一般エアシリンダのチューブ内径φ200〜φ450に対応） ●シャフトサイズφ10、φ14は受注生産となります。製作に２か月程かかりますのでご了承ください。 　 ▲このページのトップへ
