製品ガイド【バランサーユニット】
バランサーユニット 重量物の移送・搬送に バランサーユニット横綱
MAX.390kgfを片手で運べる バランサーユニット
特徴
調整なしで重力均衡
エア圧力の調整をすることなく、対象荷重とのパワーバランスがとれる。
コンパクト(ベース:□1.2m)
カウンターバランスが不要のため、高能力ながら省スペース。>>外形寸法
操作が簡単
重量物の移動操作が、片手だけの小さな力で可能。移動速度も可変OK。
用途は多種多彩
各種組立ラインの自動化、工場の省力化等、幅広く活用可能。
落下防止の安全対策は万全
リンク機構はアームに内蔵

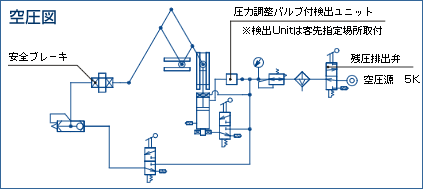

空圧作動式

項  目
使用圧力0.5MPa時
先端可搬荷重
30kg(先端回転装置重量5kg含む)
先端回転装置部能力
390kgf・cm(使用圧力0.5MPa時)
上下動作距離
1220mm
水平動作距離
1090mm
本体回転角度
300°可
アームリンク比
5:1
使用シリンダー
φ200×210St
